【DIY高階班】VAG(VW、Audi、Skoda） 濕式雙離合器更換教學DQ380 DQ381 DQ500

本文內容源於Schaeffler REPXPERT官方Youbube，用於示範如何更換DQ380/381/500這三款變速箱的離合器。

拆裝的部份較好理解，基本上就是使用「平口(一字)螺絲起子」和「尖嘴鉗」，把所有的C型卡簧「撬開」、「挑起來」，然後將新/舊離合器調換。

「軸向間隙」調整步驟：

裝回離合器後，準備扣「C型卡簧式墊片」時，要注意！墊片有「正/反面之分」，從側面觀看可知，「開口間隙」較小的那一面必須朝上（如左上角_子圖_紅線所示）。



變速箱傳動軸的軸向間隙測量步驟：

由於離合器是高速旋轉的物體，一點點偏差，都會受到離心力而放大，所以調整「軸向間隙」時，需要靠「千分儀」精密測量。

第一次測量的位置：將千分儀的探針放在傳動軸的「回擋點」。這時，我們可以在墊片下方看到間隙，我們就是要測量這個間隙。

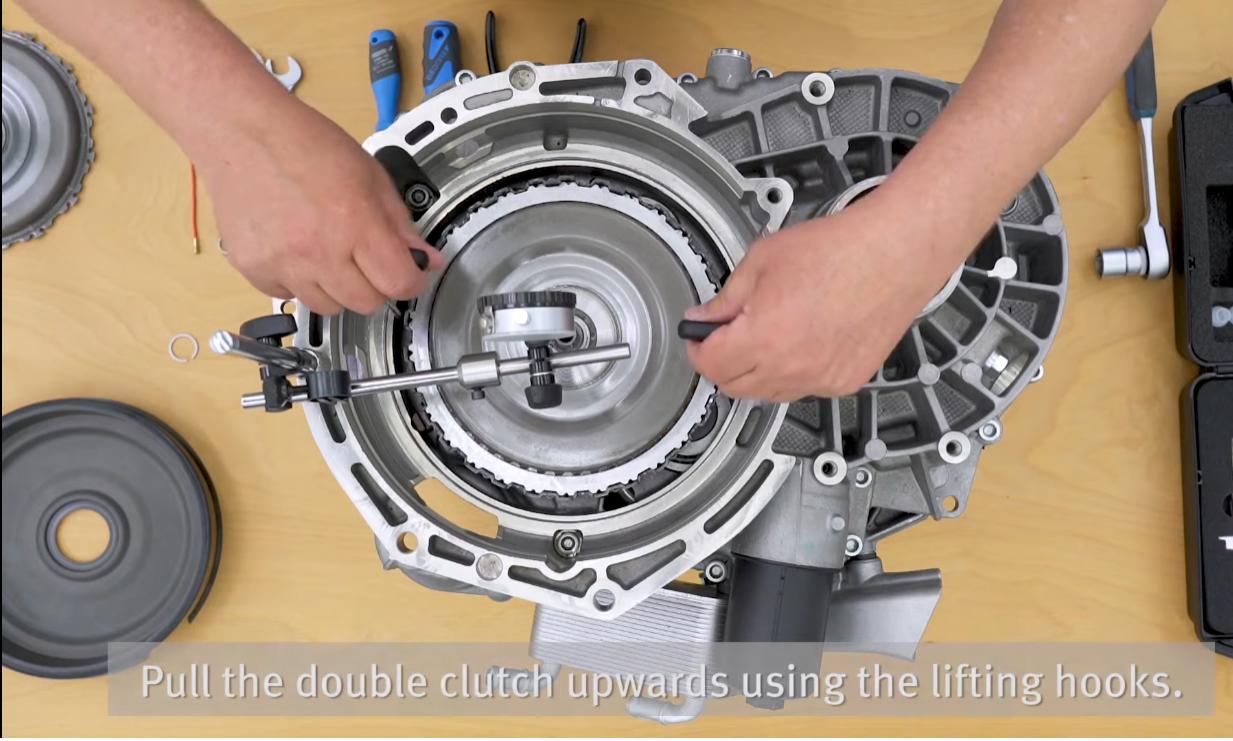

方法是，用一對雙鉤，將離合器「向上拉提到回擋點(不能在拉為止)」。

測得軸向變化值1：0.12mm

第二次測量：將探針位置移到「卡簧墊片的開口處」，接觸底面。

測量軸向變化值：1.40mm

選擇厚度最接近計算值的墊片，或四捨五入到下一個尺寸。

(左圖)更換計算好的新墊片。 (右圖)用原本的卡簧固定。

然後，重複檢查軸向間隙的步驟。利用雙勾，將離合器用力往上提拉，到不能再提高為止。影片中測得高度為0.20mm


檢查軸向間隙是否在允許的公差範圍內：

舊墊片的測量值：0.20mm

新墊片的測量值：0.12mm

0.20-0.12=0.08mm

符 合 目 標 值 ：0.05~0.12mm(達成)

如果未達到目標值，請更換合適的墊片，並重複控制測量。



※本文純粹用於知識分享，不涉及任何商業行為。

以上圖片皆擷取於Schaeffler REPXPERT的影片。
